Ideale Stromquelle

Eine Stromquelle stellt einen festen Strom bereit. Ein Beispiel für eine reale Stromquelle ist eine Solarzelle. Der Strom am Ausgang der Stromquelle ist immer gleich groß. Die Spannung stellt sich so ein, wie die angeschlossenen Verbraucher das vorgeben.

Modellierung

Eine Stromquelle wird in einem elektrischen Schaltplan als Kreis mit waagerechtem Strich gezeichnet. An der Leitung über diesem Symbol für die Quelle muss immer ein Pfeil für die Richtung des Stroms sowie ein Bezeichner verwendet werden. Die Quelle weist zwei Anschlüsse oberhalb und unterhalb des Kreises auf, an denen andere Bauelemente angeschlossen werden können.

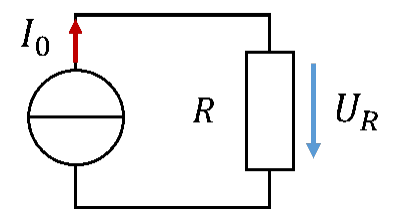

An diese ideale Stromquelle mit I0 = 10A wird in einem Beispiel ein Widerstand als Verbraucher mit R = 10Ω angeschlossen. Dies wird als einfache Schaltung in einem Schaltplan folgenermaßen modelliert: Die Stromquelle wird über Leitungen mit dem Widerstand verbunden.

Am Widerstand stellt sich folgende Spannung ein:

Die Spannung an der Last wird nicht direkt von der Stromquelle vorgegeben, sie stellt sich je nach Lastwiderstand auf einen anderen Wert ein. Die Stromquelle stellt nur sicher, dass immer der Strom I0 an ihren Anschlussklemmen fließt.

Die Stromquelle ist das reziproke Bauelement zur Spannungsquelle. Was an der Spannungsquelle für die Spannung gilt, das gilt an der Stromquelle für den Strom. Die Stromquelle gibt den Strom in der Schaltung vor und die Spannung stellt sich je nach Last ein. Die Spannungsquelle gibt die Spannung in der Schaltung vor und der Strom stellt sich je nach Last ein.
