Zusammenfassung Schaltungstechnik

Folgende Formeln wurden im Kapitel Schaltungstechnik hergeleitet:

Ideale Bauelemente

Leistung am Widerstand sowie die Eigenschaften idealer Leiter, Schalter, Quellen und Messgeräte:

\[ \begin{gathered} \text{Leistung am Widerstand: }P = U \cdot I = \frac{U^2}{R} = R \cdot I^2 \\[6pt] \text{Idealer Leiter: }R = 0\,\Omega,\quad U = R \cdot I = 0\,\mathrm{V},\quad P = U \cdot I = 0\,\mathrm{W} \\[6pt] \text{Idealer Schalter: }P = U \cdot I = 0\,\mathrm{W} \\[6pt] \text{Ideale Spannungsquelle: }U_R = U_0 \\[6pt] \text{Ideale Stromquelle: }I_R = I_0 \\[6pt] \text{Ideales Voltmeter: }I_{\mathrm{Voltmeter}} = \frac{U_{\mathrm{Voltmeter}}}{R_{\mathrm{Voltmeter}}} = \frac{U_{\mathrm{Voltmeter}}}{\infty} = 0\,\mathrm{A} \\[6pt] \text{Ideales Amperemeter: }U_{\mathrm{Amperemeter}} = R_{\mathrm{Amperemeter}} \cdot I_{\mathrm{Amperemeter}} = 0 \cdot I_{\mathrm{Amperemeter}} = 0\,\mathrm{V} \end{gathered} \]

Vorwiderstand

Der Vorwiderstand nimmt die Differenz zwischen Quellenspannung und Spannung der Last auf:

\[ \begin{gathered} U_{\mathrm{Vor}} = U_0 - U_{\mathrm{Motor}} \\[6pt] R_{\mathrm{Vor}} = \frac{U_{\mathrm{Vor}}}{I_{\mathrm{Vor}}} \end{gathered} \]

Reihenschaltung

Test: Die Leitung zwischen zwei Bauelementen enthält keinen Knoten.

Reihenschaltung von R1 und R2 mit Masche
\[ \begin{gathered} R_{\mathrm{Ges}} = \sum R_N\text{, hier } R_{\mathrm{Ges}} = R_1 + R_2 \\[6pt] \sum U_N = 0\,\mathrm{V} \text{ in der Masche, hier } -U_0 + U_1 + U_2 = 0\,\mathrm{V} \\[6pt] I_1 = I_2 = (\ldots) = I_N\text{, hier } I_0 = I_1 = I_2 \\[10pt] \text{Spannungsteiler aus 2 Widerständen:} \\[4pt] U_1 = U_0 \cdot \frac{R_1}{R_1 + R_2} \text{ oder } U_2 = U_0 \cdot \frac{R_2}{R_1 + R_2} \\[10pt] \text{Spannungsteiler aus mehr als 2 Widerständen, z. B. 4 Widerstände:} \\[4pt] U_3 = U_0 \cdot \frac{R_3}{R_3 + R_1 + R_2 + R_4} \end{gathered} \]

Parallelschaltung

Test: Zwei Bauelemente sind an beiden Anschlüssen direkt mit Leitungen miteinander verbunden.

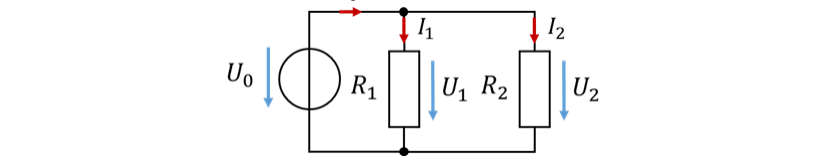

Parallelschaltung von R1 und R2
\[ \begin{gathered} \frac{1}{R_{\mathrm{Ges}}} = \sum \frac{1}{R_N} \\[6pt] \text{2 Widerstände: } R_{\mathrm{Ges}} = \frac{R_1 \cdot R_2}{R_1 + R_2} \\[6pt] \sum I_{\mathrm{Rein}} = \sum I_{\mathrm{Raus}}\text{, hier } I_0 = I_1 + I_2 \\[6pt] U_1 = U_2 = (\ldots) = U_N\text{, hier } U_0 = U_1 = U_2 \\[10pt] \text{Stromteiler aus 2 Widerständen:} \\[4pt] I_1 = I_0 \cdot \frac{R_2}{R_1 + R_2} \text{ oder } I_2 = I_0 \cdot \frac{R_1}{R_1 + R_2} \end{gathered} \]
