AD-Wandler

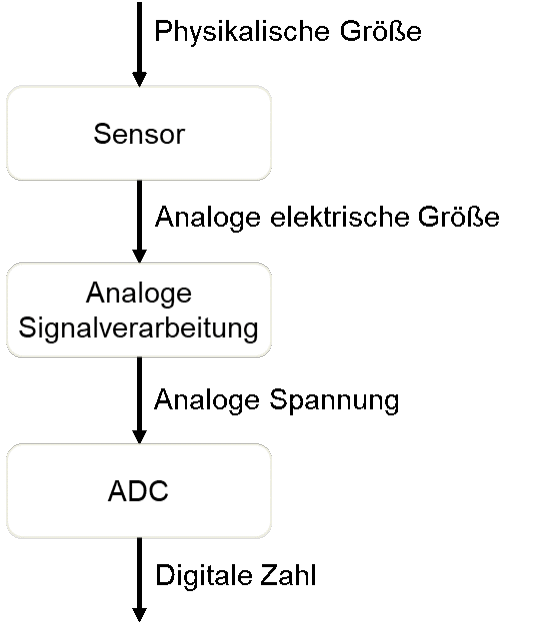

Analog-Digital-Wandler werden als „ADC“ für „Analog Digital Converter“ abgekürzt. Sie wandeln eine analoge Eingangsspannung in eine Zahl um. Mit der (digitalen) Zahl können wir in einen Mikrocontroller weitere Berechnungen anstellen. Eine Zahl kann als Ergebnis einer Messung an einen Menschen oder eine Maschine ausgegeben werden. Der ADC befindet sich hinter der analogen Signalverarbeitung. Das Blockschaltbild sieht folgendermaßen aus:

Der ADC wird vor der analogen Signalverarbeitung erklärt, weil er die Anforderung an die Signalaufbereitung in der analogen Signalverarbeitung bestimmt. Er übernimmt vom vorherigen Funktionsblock eine Spannung und digitalisiert diese – er wandelt sie also in eine Zahl um.
