Halbbrücke mit Last

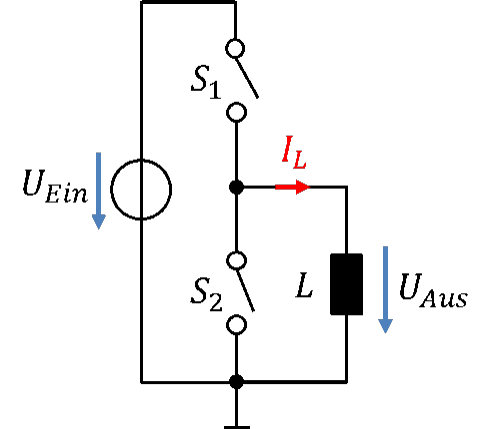

Wir erweitern die Halbbrücken-Schaltung aus dem vorherigen Kapitel um eine Spule als Last. Angenommen der Strom fließt von oben nach unten durch diese Spule.

Wenn der obere Schalter geschlossen und der untere Schalter offen ist, liegt die (positive) Eingangsspannung an der Spule an. Es gilt dann UL = UAus = U0. Der Strom in der Spule steigt an, denn die Spulenspannung ist positiv. Wenn der obere Schalter offen und der untere Schalter geschlossen ist, liegt 0V an der Spule an. Der Strom in der Spule bleibt dann unverändert.

Mit dieser Schaltung kann also ein Strom in der Spule aufgebaut werden. Die Höhe des Stroms steigt mit jedem PWM-Puls etwas an. Bei großem Duty-Cycle liegt die Eingangsspannung anteilig länger an der Spule an als bei kleinem Duty-Cycle.
