Utilisation dans un diviseur de tension

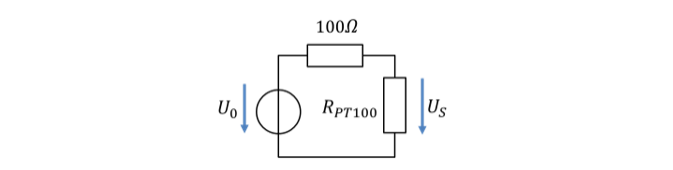

Si une résistance de mesure PT100 est utilisée dans un diviseur de tension avec une résistance fixe R = 100 Ω, alimenté par une source de tension fixe U0 = 3 V, on obtient le circuit suivant :
\[
\text{Diviseur de tension : } U_S = U_0 \cdot \frac{R_{\mathrm{PT100}}}{100\,\Omega + R_{\mathrm{PT100}}} = U_0 \cdot \frac{100\,\Omega + 0{,}4\,\frac{\Omega}{°\mathrm{C}} \cdot T}{100\,\Omega + 100\,\Omega + 0{,}4\,\frac{\Omega}{°\mathrm{C}} \cdot T}
\]

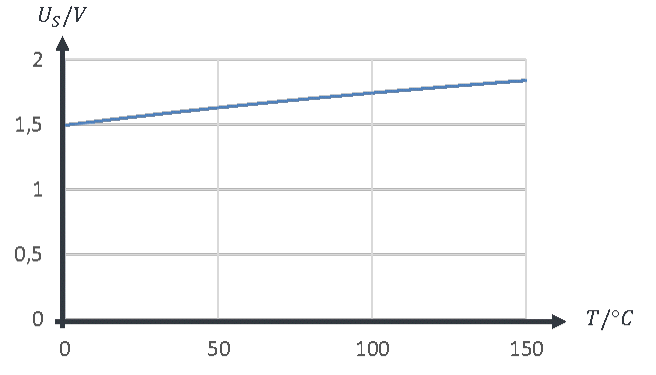

C’est une équation non linéaire ; avec les valeurs ci-dessus, la tension en fonction de la température se présente ainsi :
Cela ne correspond pas à notre idéal de comportement proportionnel. À partir d’une valeur initiale de 1,5 V, la tension du capteur augmente lentement et de façon non linéaire avec la température. Il existe de meilleures solutions.
