Appareils de mesure

Ni la tension ni le courant ne sont visibles. On ne voit pas à une résistance combien d’ohms elle vaut. Pour les visualiser, il nous faut des appareils de mesure qui affichent les grandeurs électriques sous forme de nombres sur un écran.

Ce chapitre doit vous préparer aux travaux pratiques. Par endroits, il va un peu au-delà de la matière vue jusqu’ici. Les notions de « montage en série » et de « montage en parallèle » ne viennent qu’au chapitre suivant. J’espère que vous comprendrez néanmoins ces notions ; sinon, posez à nouveau la question en cours.

Multimètre

Le multimètre est un appareil de mesure commutable permettant de mesurer des tensions, des courants et des résistances. Au laboratoire, nous utilisons le multimètre HM8012 de la société Hameg.

Les possibilités de réglage du multimètre sont représentées sur la figure ci-dessous :

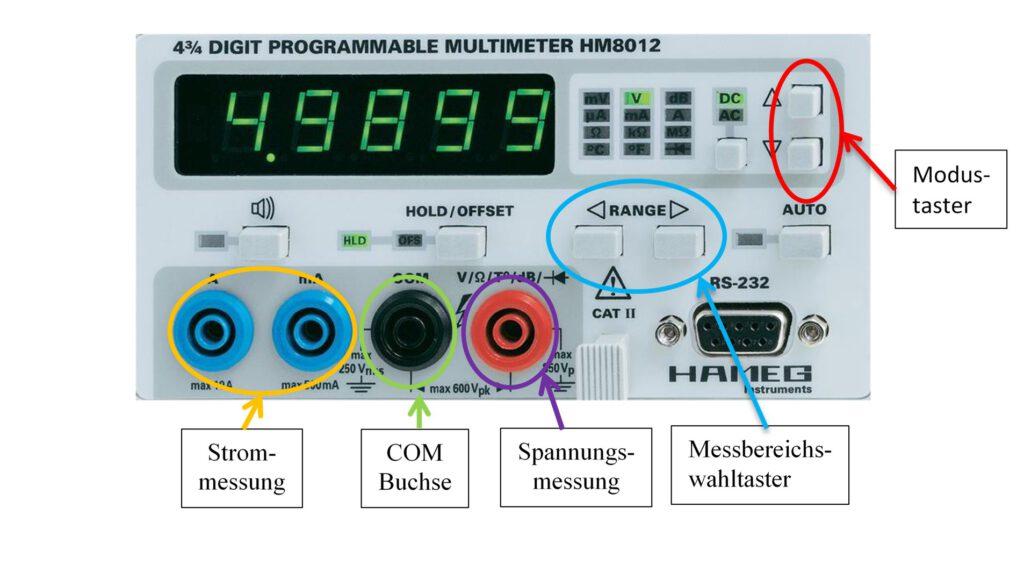

Multimètre HM8012 avec les douilles de mesure de courant, COM et de mesure de tension ainsi que les touches de mode et de calibre — Modustaster = touche de mode · Buchse = borne · Strommessung = mesure de courant · Spannungsmessung = mesure de tension · Messbereichswahltaster = touches de sélection du calibre

Avec la touche de mode en haut à droite, vous choisissez la mesure affichée à l’écran. Si le petit V à gauche de l’écran est surligné en vert, c’est la tension qui est mesurée. Avec le réglage mV, vous pouvez mesurer de plus petites tensions avec une plus grande précision. Les symboles mA et A désignent une mesure de courant. Avec la touche de mode, vous choisissez donc la grandeur à mesurer. Il vous reste ensuite à choisir les douilles d’entrée appropriées – ce qui est expliqué dans les chapitres suivants.

Lorsque vous changez le calibre avec les deux touches RANGE, plus ou moins de chiffres de la valeur mesurée sont affichés. La mesure a une résolution plus grossière ou plus fine. Si vous mesurez par exemple la tension 1,00147 V dans un calibre grossier, la valeur affichée est 1,00 V. Les chiffres restants sont ignorés. Si vous choisissez un calibre très fin, davantage de chiffres sont affichés, ici 1,00147 V. Une mesure dans un calibre fin dure plus longtemps ; dans un calibre grossier, elle est très rapide. Au laboratoire, utilisez toujours le calibre le plus fin possible.

La mesure de la tension, du courant et de la résistance est expliquée plus en détail dans les chapitres suivants.
