Mesure de courant

On veut mesurer le courant dans la résistance R₂. Le courant qui traverse la résistance doit aussi traverser entièrement l’appareil de mesure du courant, appelé « ampèremètre ». C’est pourquoi nous branchons l’ampèremètre en série avec la résistance, c’est-à-dire l’un après l’autre. Le courant ne peut pas quitter le câble, et le courant avant et après un composant est toujours le même. Le montage en série garantit donc que tout le courant de R₂ traverse aussi l’ampèremètre. Pour l’ampèremètre, nous utilisons le symbole d’un cercle contenant un A.

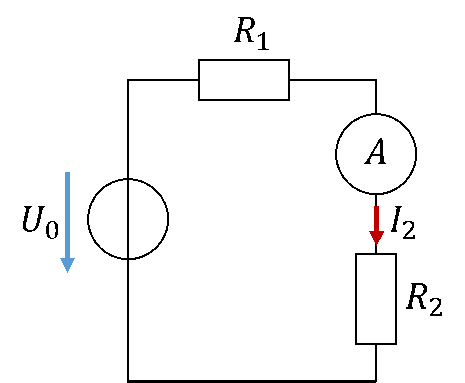

Le schéma suivant montre à titre d’exemple la mesure du courant I₂ dans le circuit à l’aide d’un ampèremètre :

Schéma : mesure de courant avec un ampèremètre en série avec R2

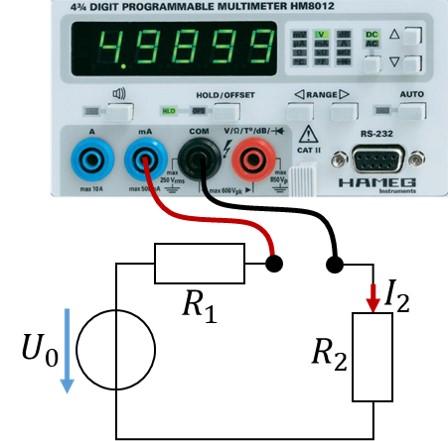

Si le multimètre doit fonctionner en ampèremètre, il faut le passer en mesure de courant avec les touches de mode. Le courant doit entrer par la douille bleue et ressortir par la noire. Pour mesurer de petits courants en travaux pratiques, on utilise toujours la douille bleue de droite (mA). La figure suivante montre la réalisation de la mesure de courant avec un ampèremètre au laboratoire :

Raccordement du multimètre pour mesurer le courant I2

La mesure de courant ne doit pas non plus perturber le fonctionnement du circuit. Aucune tension ne doit donc apparaître aux bornes de l’ampèremètre. Sa résistance est donc extrêmement faible, proche de 0 Ω. La tension aux bornes de cette résistance est toujours de 0 V :

\[ U_{\mathrm{Amperemeter}} = R_{\mathrm{Amperemeter}} \cdot I_{\mathrm{Amperemeter}} = 0 \cdot I_{\mathrm{Amperemeter}} = 0\,\mathrm{V} \]

On garantit ainsi automatiquement que la tension et le courant ne sont pas influencés par l’ampèremètre.

Vous pouvez brancher l’ampèremètre avant ou après le composant dont vous voulez mesurer le courant. Comme le courant est le même avant et après un composant, cela ne joue aucun rôle.
