Alimentation de laboratoire

Une alimentation de laboratoire sert à fournir des tensions réglables au laboratoire. Elle se comporte presque comme une source de tension idéale. L’alimentation de notre laboratoire d’électrotechnique possède trois sorties de tension. Chaque sortie a une douille noire et une douille rouge. Le potentiel de la douille rouge est toujours supérieur à celui de la douille noire. Le bouton « Voltage » règle la valeur de la tension entre la douille rouge et la douille noire. Le bouton « Current » règle le courant de sortie maximal – nous y reviendrons. Les tensions des voies de gauche et de droite sont réglables. L’afficheur LCD vert montre que, dans l’exemple ci-dessous, la voie de gauche est réglée sur 1 V et la voie de droite sur 12 V de tension de sortie. La voie du milieu est réglée de manière fixe sur 5 V.

La tension n’est mesurable aux douilles qu’une fois le bouton « OUTPUT » du milieu enfoncé. La LED au-dessus de ce bouton s’allume en vert dès que la tension est active. Vous n’avez donc pas besoin d’éteindre l’alimentation pour désactiver la tension.

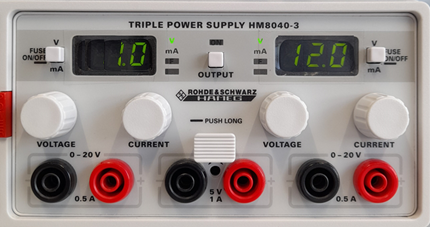

Alimentation de laboratoire Rohde & Schwarz HM8040-3

Lorsqu’un circuit composé de deux résistances est alimenté par une source de tension, nous utilisons le schéma suivant :

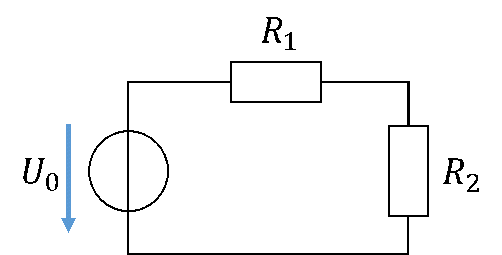

Schéma : source de tension U0 avec les résistances R1 et R2

Vous réalisez la source de tension avec une alimentation de laboratoire de la manière suivante :

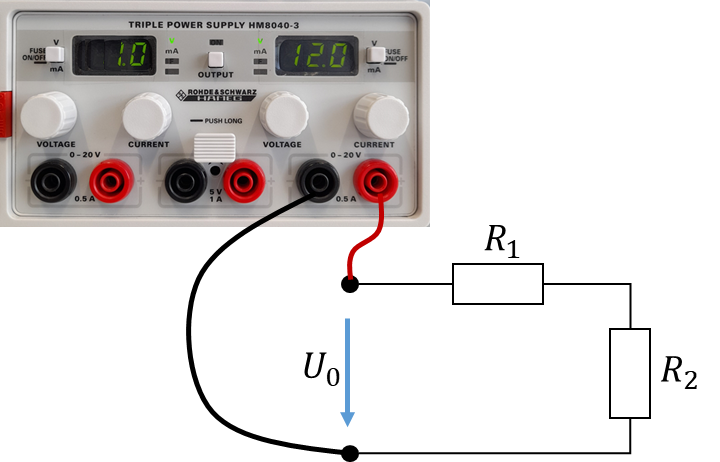

Montage du circuit sur l’alimentation de laboratoire

Une tension de 12 V est maintenant appliquée aux entrées du circuit.
