Amplificateur tampon

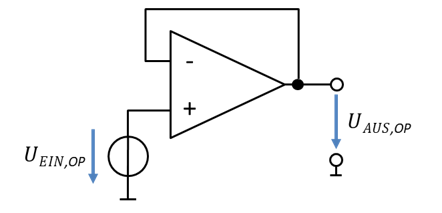

L’amplificateur tampon, ou « buffer » (suiveur), amplifie un signal d’un facteur 1. Il ne modifie donc pas du tout le signal d’entrée ; il le transmet simplement à la sortie. Vous avez besoin du buffer pour le découplage de parties de montage, expliqué quelques chapitres plus loin. Vous le découvrez ici pour pouvoir l’utiliser plus tard. Un buffer repose sur l’AOP non inverseur. Le montage suivant réalise un buffer :
\[
\begin{gathered}
\text{AOP non inverseur :} \\[6pt]
U_{\mathrm{Aus,OP}} = \left(1 + \frac{R_2}{R_1}\right) \cdot U_{\mathrm{Ein,OP}} \\[6pt]
H = \frac{U_{\mathrm{Aus,OP}}}{U_{\mathrm{Ein,OP}}} = 1 + \frac{R_2}{R_1} \\[6pt]
\text{Pour le buffer : } R_2 = 0\,\Omega \text{ et } R_1 \rightarrow \infty \\[6pt]
H_{\mathrm{Buffer}} = 1 + \frac{0\,\Omega}{\infty} = 1 \\[6pt]
U_{\mathrm{Aus,OP}} = H \cdot U_{\mathrm{Ein,OP}} = U_{\mathrm{Ein,OP}}
\end{gathered}
\]
Ce montage est utilisé chaque fois qu’aucun courant ne doit sortir du montage capteur, car aucun courant n’entre dans l’entrée non inverseuse de l’AOP. À part cela, il ne fait rien.
